  电压放大器是电子电路中常见的一类放大器,其主要任务是将输入信号的电压放大到需要的水平。设计一个简单的电压放大器可能涉及到多个步骤,包括选择放大器类型、确定电路参数、以及优化性能。在本文中,我们将介绍设计一个基本的电压放大器的步骤和考虑因素。

  步骤一:选择放大器类型

  在设计电压放大器之前,首先需要选择合适的放大器类型。常见的放大器类型包括运放放大器和晶体管放大器。放大器通常被广泛应用于各种应用场景,因为它具有高输入阻抗、低输出阻抗、高增益等优点。

  步骤二:确定放大倍数

  确定所需的电压放大倍数是设计的关键步骤之一。这取决于应用的要求,例如输入信号的幅度和输出信号的期望幅度。

  步骤三:计算反馈电阻

  在电压放大器中,通常采用反馈电阻来控制放大倍数。

  步骤四:选择输入电阻和输出电阻

  为了确保电压放大器对输入信号有足够的灵敏度,输入电阻的选择至关重要。一般而言,输入电阻应当足够大,以减小对信号源的负载效应。输出电阻的选择也是为了匹配负载,确保输出信号能够有效地传递到下游电路。

  步骤五:添加耦合电容

  为了阻止直流偏移并保持交流信号的传递,通常在输入和输出端添加耦合电容。这些电容器允许交流信号通过,但阻止直流信号流过,从而防止不必要的偏移。

  步骤六:稳定性和频率响应考虑

  考虑电压放大器的稳定性和频率响应也是设计的关键因素。通过适当选择组件值、添加滤波电路以及考虑Op-Amp的带宽,可以确保电压放大器在设计频率范围内稳定工作。

  步骤七:仿真和调试

  设计完成后,进行仿真是验证电压放大器性能的重要步骤。利用电路仿真工具,检查放大倍数、频率响应、失真等参数。在实际电路中,调试过程也是不可或缺的,通过测量和调整来确保电压放大器达到设计要求。

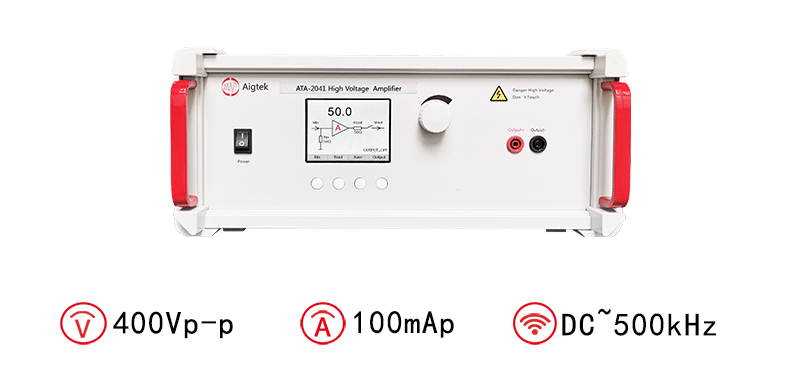

ATA-2041高压放大器指标参数

  图:ATA-2041高压放大器指标参数

  设计一个简单的电压放大器涉及多个步骤和考虑因素,通过系统而谨慎的设计和仿真调试,可以确保电压放大器在实际应用中稳定可靠地工作。
