  功率放大器是电子电路中常见的一种器件,用于将输入信号的功率放大到更高的水平。功率放大器的特性对于其在不同应用中的表现和性能至关重要。以下是功率放大器的一些主要特性:

  增益

  功率放大器的增益指的是输出信号与输入信号的功率比。通常用分贝(dB)来表示。增益决定了功率放大器对输入信号的放大程度,是衡量功率放大器性能的重要指标。不同类型的功率放大器具有不同的增益特性,如A类功率放大器通常具有固定的增益,而D类功率放大器具有可调节的增益。

  频率响应

  功率放大器的频率响应指的是在不同频率下对输入信号的放大响应。它是用来描述功率放大器在不同频率下的放大特性的重要参数。功率放大器的频率响应应尽可能平坦,即在整个工作频率范围内具有相对均衡的增益,以确保在不同频率下都能够有效地放大信号。

  失真度

  失真度是描述功率放大器输出信号与输入信号之间差异的指标,主要包括谐波失真、交叉失真等。谐波失真是输出信号中包含与输入信号频率的倍数有关的谐波成分,而交叉失真则是由于功率放大器在正负半周工作时造成的失真。减小失真度可以提高功率放大器的信号传输质量。

  输出阻抗

  功率放大器的输出阻抗是描述其输出端对负载的影响,通常用来衡量功率放大器与负载之间的匹配程度。输出阻抗越低,功率放大器对负载的影响就越小,输出信号的稳定性和传输性能也越好。

  效率

  效率是描述功率放大器在输入功率和输出功率之间的转换效率。通常以百分比来表示,即输出功率与输入功率的比值。功率效率高的功率放大器能够更有效地利用电源能量,减小能量损耗和热量产生,对于提高电路性能和延长设备寿命都具有重要意义。

  稳定性

  功率放大器的稳定性是指其在不同工作条件下的输出信号保持一定的稳定性和可靠性。稳定的功率放大器能够在各种工作环境下保持一致的性能表现,不易受到温度、电压、负载变化等因素的影响。

  噪声指标

  功率放大器的噪声指标是描述其输出信号中包含的额外噪声成分。对于音频放大器等对信号准确度要求高的应用而言,低噪声指标是至关重要的。

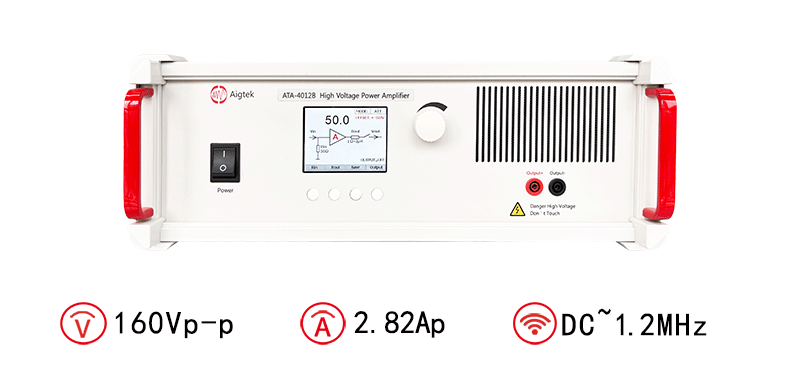

ATA-4012B高压功率放大器指标参数

  图:ATA-4012B高压功率放大器指标参数

  以上是功率放大器的一些主要特性,不同类型的功率放大器在这些特性上可能存在差异,因此在选择和设计功率放大器时需要考虑这些特性,以满足具体应用的需求。
