  功率放大电路是用来输出较大功率的电路,功率放大电路的主要任务是,在允许的失真限度内,尽可能高效率地向负载提供足够大的功率。

  主要技术指标★输出功率Pom

  输出功率:功率放大电路提供给负载的信号功率称不输出功率。

  计算方法:输入为正弦波且输出基本不失真条件下,输出功率是交流功率Po=IoUo,Io和Uo均为交流有效值。

  输出功率Pom:是在电路参数确定的情况下负载上可能获得的交流功率。

  ★转换效率η

  转换效率:功率放大电路的输出功率与电源所提供的功率之比称为转换效率。

  电源直流功率:其值等于电源输出电流平均值及其电压之积。

  晶体管的极限参数:晶体管集电极电流ICM,管压降U(BR)CEO,耗散功率PCM。

  在选择功率放管时,要特别注意极限参数的选择,以保证管子安全工作。

  工作状态

  甲类:在放大电路中,当输入信号为正弦波时,若晶体管在信号的整个周期内均导通(即导通角θ=360°),则称之工作在甲类状态;

  乙类:若晶体管仅在信号的正半周或负半周导通(即θ=180°),则称之工作在乙类状态;

  甲乙类:若晶体管的导通时间大于半个周期且小于一个周期(即θ=180°~360°之间),则称之工作在甲乙类状态;

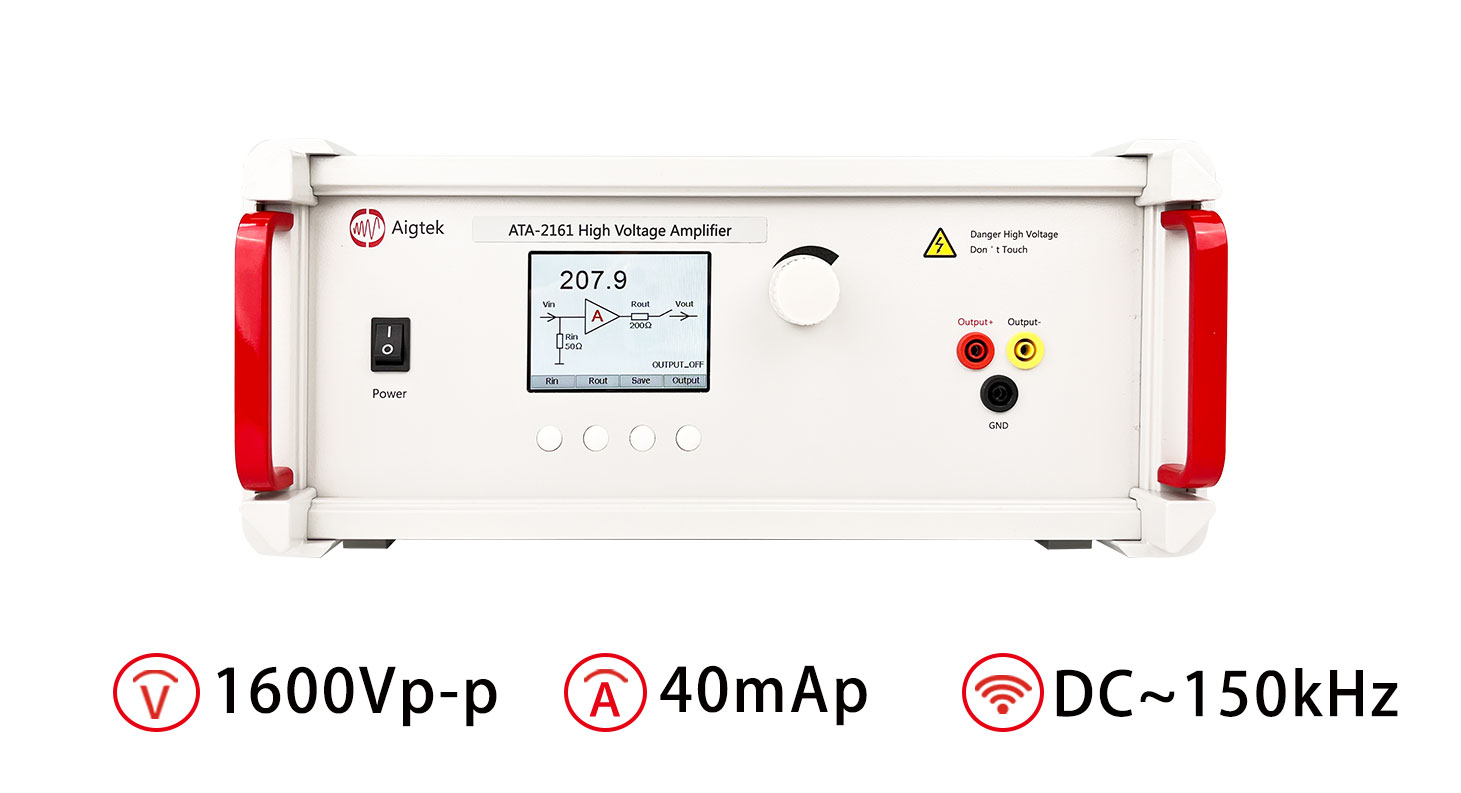

ATA-2161高压放大器指标参数

  图:ATA-2161高压放大器指标参数

  以上就是功率放大电路技术指标和工作状态的介绍内容,如果还有什么不懂的,欢迎随时咨询。
