  在电子学中,功率放大电路和电压放大电路是两种常见的电路类型,它们在不同的应用场景下发挥着重要的作用。本文将介绍功率放大电路和电压放大电路的定义、原理、特点以及应用,以便更好地理解它们之间的区别和联系。

  电压放大电路

  定义:

  电压放大电路是一种电子电路,其主要功能是将输入信号的电压放大到更高的水平,而不改变输入信号的频率和波形。通常,电压放大电路通过增加电压增益来实现这一目的。

  原理:

  电压放大电路利用放大器来放大输入信号的电压。放大器通常由晶体管、运放(运算放大器)、真空管或其他电子元件构成。当输入信号加到放大器的输入端时,放大器会根据其电路设计将输入信号的电压放大,并输出到负载上。

  特点:

  电压增益:电压放大电路的主要功能是增加输入信号的电压幅度。因此,其特点之一是具有较高的电压增益。

  频率响应:电压放大电路通常具有宽带频率响应,能够放大各种频率的输入信号。

  输入阻抗:电压放大电路的输入阻抗通常较高,以避免对输入信号的干扰。

  输出阻抗:输出阻抗通常较低,以便连接到负载上。

  应用:

  音频放大器:用于放大音频信号,如音乐、语音等。

  信号处理:用于生物医学、通信系统等领域的信号处理。

  传感器接口:将传感器输出的微弱信号放大,以便处理和分析。

  功率放大电路

  定义:

  功率放大电路是一种电子电路,其主要功能是将输入信号的功率放大到更高的水平,以驱动负载,如扬声器、电动机等。

  原理:

  功率放大电路利用功率放大器将输入信号的功率放大。功率放大器通常由一组晶体管、功率管或功率模块等构成,它们能够提供较大的输出电流和功率。

  特点:

  功率增益:功率放大电路的主要功能是提供足够的功率驱动负载。因此,其特点之一是具有较大的功率增益。

  效率:功率放大电路通常具有较高的效率,能够将输入的电能有效地转换为输出的功率。

  输出阻抗:输出阻抗通常较低,以便与负载匹配并提供足够的输出功率。

  热管理:由于功率放大电路通常需要处理较大的功率,因此需要考虑良好的热管理,以防止元件过热损坏。

  应用:

  音频功率放大器:用于驱动扬声器等音频设备。

  电动机控制:用于控制电动机的速度和转矩。

  射频功率放大器:用于增强射频信号的功率,如无线通信中的发射器。

  总结与比较

  功能差异:电压放大电路主要用于增大信号的电压,而功率放大电路则用于增大信号的功率。

  应用领域:电压放大电路主要应用于信号处理和传感器接口等领域,而功率放大电路则主要应用于驱动负载,如扬声器和电动机等。

  性能要求:电压放大电路通常需要较高的电压增益和宽带频率响应,而功率放大电路则需要提供足够的输出功率和效率。

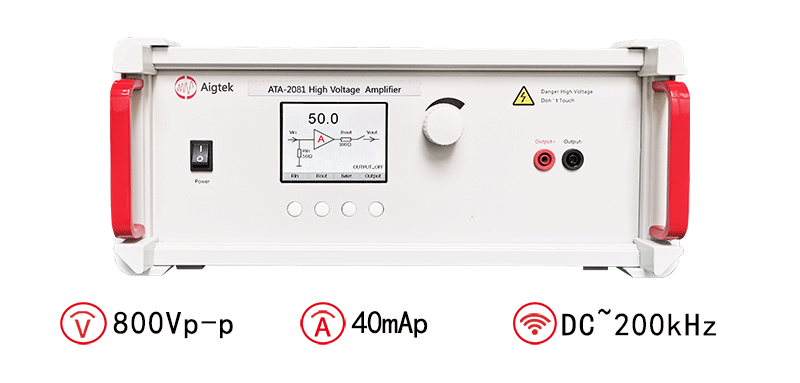

ATA-2081高压放大器指标参数

  图:ATA-2081高压放大器指标参数

  通过对功率放大电路和电压放大电路的比较,我们可以更好地理解它们的特点、原理和应用,以便在实际设计和应用中选择合适的电路类型。
