作者: pp电子(中国)·官方网站 阅读数: 78 发布时间:

  在电子领域中,高压功率放大器和高压电源是两个关键的组件,它们在不同的应用中扮演着重要的角色。尽管它们都与高电压有关,但它们的功能和设计目标却存在显著的区别。下面将介绍高压功率放大器和高压电源之间的区别,以便更好地理解它们在电子系统中的作用。

  高压功率放大器

  高压功率放大器是一种电子设备,主要用于将输入信号的功率放大到更高的水平。它通常涉及到将低功率的输入信号放大到足以驱动负载(如扬声器、电机等)的高功率水平。高压功率放大器在音频放大、驱动电机等领域广泛应用,其设计注重输出功率、效率和信号质量。

  高压电源

  高压电源是提供系统所需电压的电源单元。它的主要功能是将输入电源(通常为低电压直流电源或交流电源)转换为系统所需的高电压。高压电源广泛应用于实验室设备、医疗器械、通信设备等,为这些系统提供所需的电能。其设计关注输出电压的稳定性、纹波、效率等参数。

  工作原理

  高压功率放大器

  高压功率放大器通过将输入信号的电压和电流放大来提高功率。它的工作原理涉及到功率放大的电子电路,通常使用晶体管、功率放大器模块等来实现。这些放大器需要在不失真的情况下输出足够的功率,以满足特定应用的需求。

  高压电源

  高压电源的工作原理涉及电源转换技术,通常包括整流、滤波、稳压等环节。它将低电压输入转换为高电压输出,并确保输出电压在负载和输入变化时保持稳定。高压电源可以是线性的或开关型的,具体取决于应用的要求。

  设计考虑因素

  高压功率放大器

  输出功率:设计要考虑所需的输出功率,以确保满足应用的功率需求。

  失真:高压功率放大器需要在输出信号中引入最小的失真,以保持信号的高质量。

  效率:为了减少能量损耗和热量产生,功率放大器的设计需要考虑提高效率。

  高压电源

  稳定性:高压电源需要提供稳定的输出电压,以确保系统的正常运行。

  纹波:输出电压应尽可能平稳,避免电源纹波对系统产生不良影响。

  效率:高压电源的设计也关注提高能量转换的效率,减少能量损失。

  应用领域

  高压功率放大器主要应用于音频放大、电机驱动、射频信号放大等领域。在这些应用中,需要将输入信号的功率放大到足以驱动相应负载的水平。

  高压电源广泛应用于科学实验室、医疗器械、通信设备等,为这些系统提供所需的高电压。它们通常用于供电、实验、充电等场景。

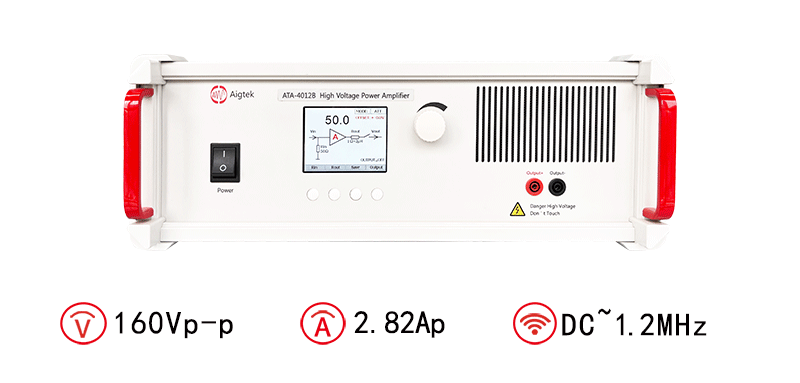

ATA-4012B高压功率放大器指标参数

  图:ATA-4012B高压功率放大器指标参数

  高压功率放大器和高压电源虽然都与高电压有关,但它们在功能、工作原理和设计考虑因素上存在显著差异。高压功率放大器注重将输入信号功率放大到足够驱动负载的水平,而高压电源专注于为系统提供所需的高电压。
