  超声波换能器功率放大器和振动测试仪是一对强大的工具,可以帮助我们实时监测压电陶瓷的频率幅值。压电陶瓷是一种具有压电特性的材料,可以通过外加电场或力的作用下发生机械振动。利用超声波换能器功率放大器和振动测试仪的组合,我们可以准确地监测和分析压电陶瓷的振动性能。

超声波换能器功率放大器如何驱动压电陶瓷测振动频率?

  那么,超声波换能器功率放大器+激光测振仪如何监测压电陶瓷频率幅值?

超声波换能器功率放大器如何驱动压电陶瓷测振动频率?

  功率放大器经典案例一一压电陶瓷驱动测振

  测试内容

  用高频高压信号来驱动压电陶瓷振动

  测试目的

  利用超声波换能器功率放大器对驱动电压进行放大

  实现压电陶瓷的高效率振动

  最后使用激光测振仪来测振

超声波换能器功率放大器如何驱动压电陶瓷测振动频率?

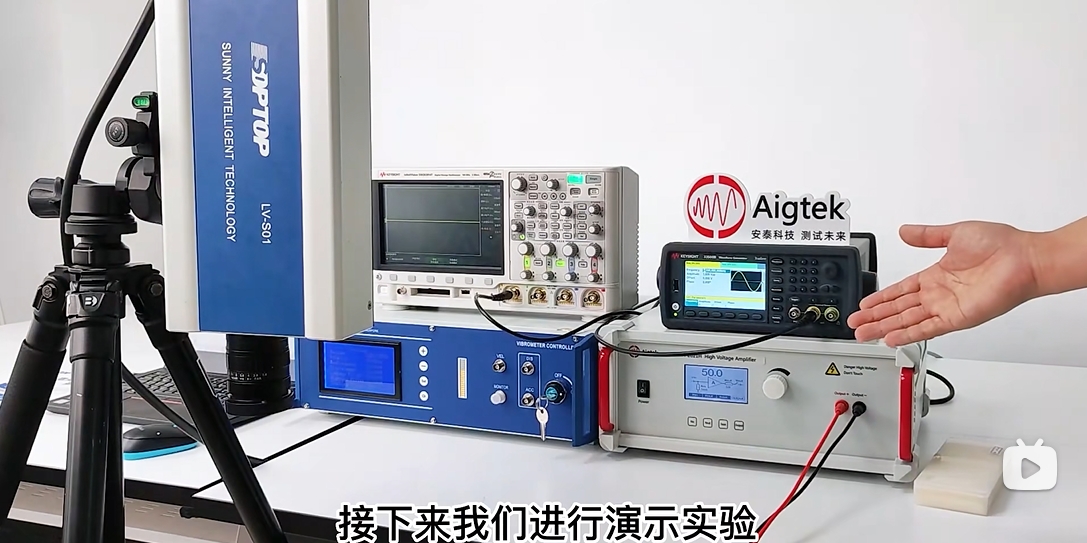

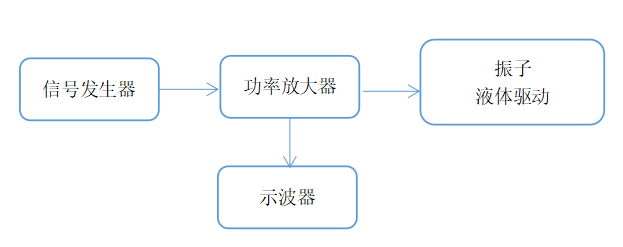

  其中,超声波换能器高压放大器用来放大激励信号,驱动压电陶瓷高效率振动,振动测试仪用来实时监测压电陶瓷振动,信号发生器主要用来提供激励信号,示波器监测负载两端电信号、幅值频率等参数。

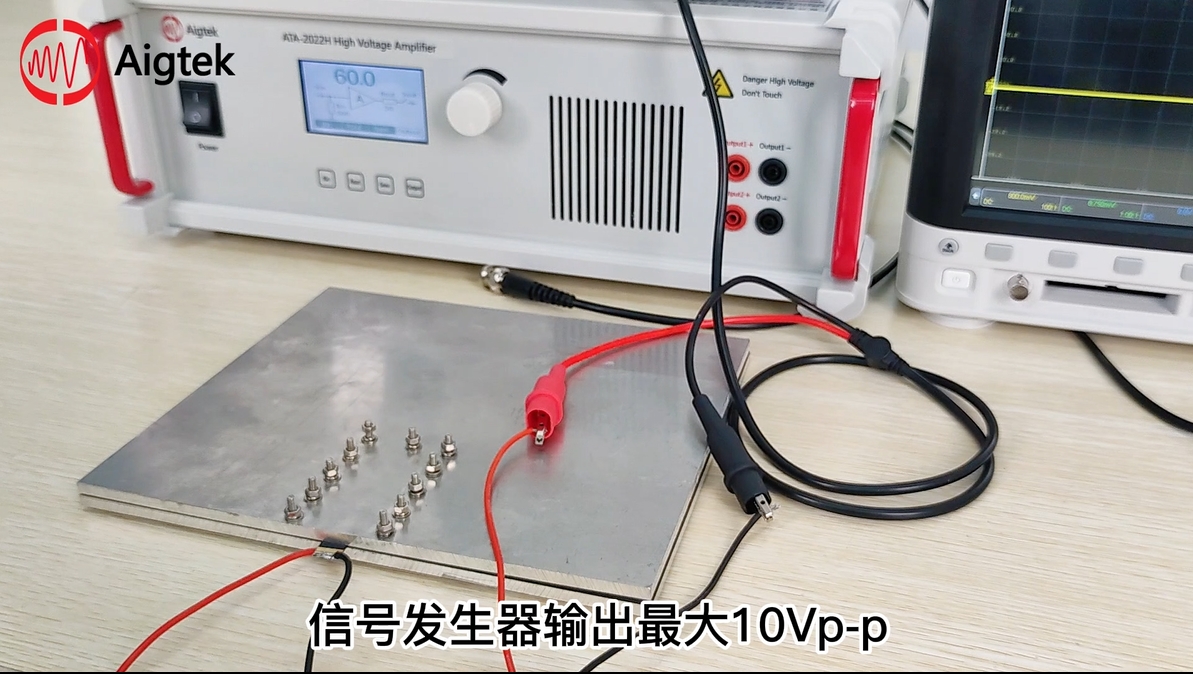

  首先,信号发生器输出电压10Vp-p,观察在不同频率下压电陶瓷的振动频率,此时我们可以发现压电陶瓷的振动频率不够比较低,测试我们就采用信号发生器+超声波换能器功率放大器的测试方案来进行驱动。

超声波换能器功率放大器如何驱动压电陶瓷测振动频率?

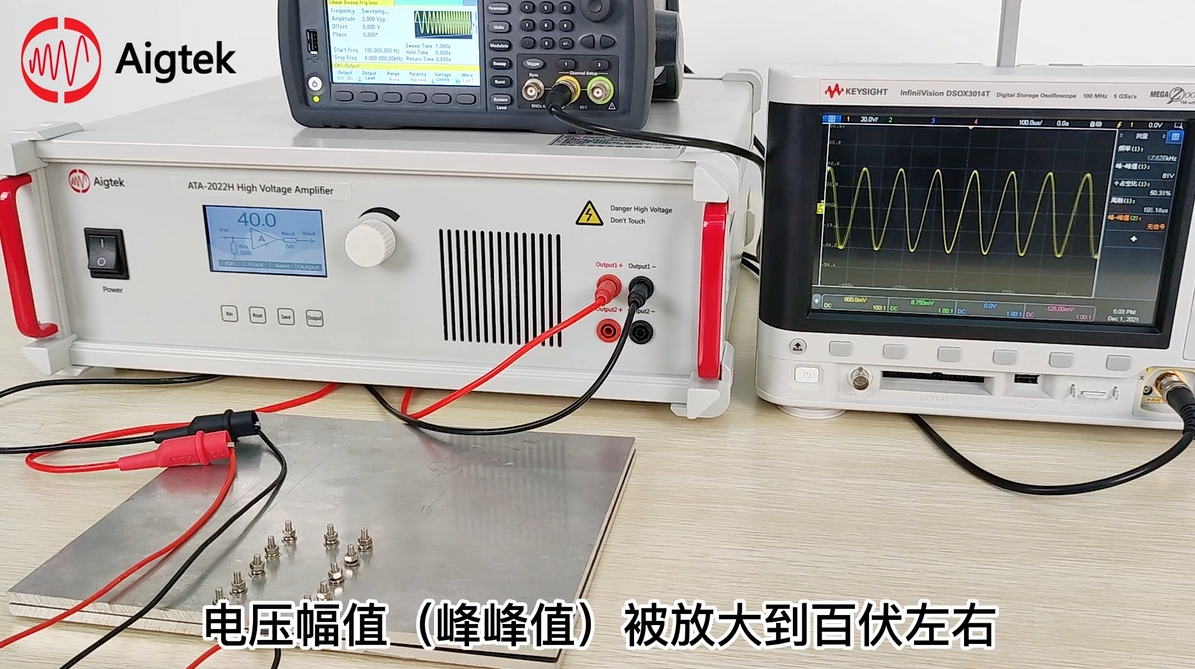

  信号发生器依旧设置10Vp-p电压,正弦波,通过我们的超声波换能器功率放大器放大后,即产生了高频高压信号,电压幅值(峰峰值)由原来的10Vp-p被放大到百伏左右,能够很好地驱动压电陶瓷片振动,产生所需要的高频有效振动,最后使用激光测振仪进行测试即可得到压电陶瓷振幅数据。

  超声波换能器高压放大器的指标参数:

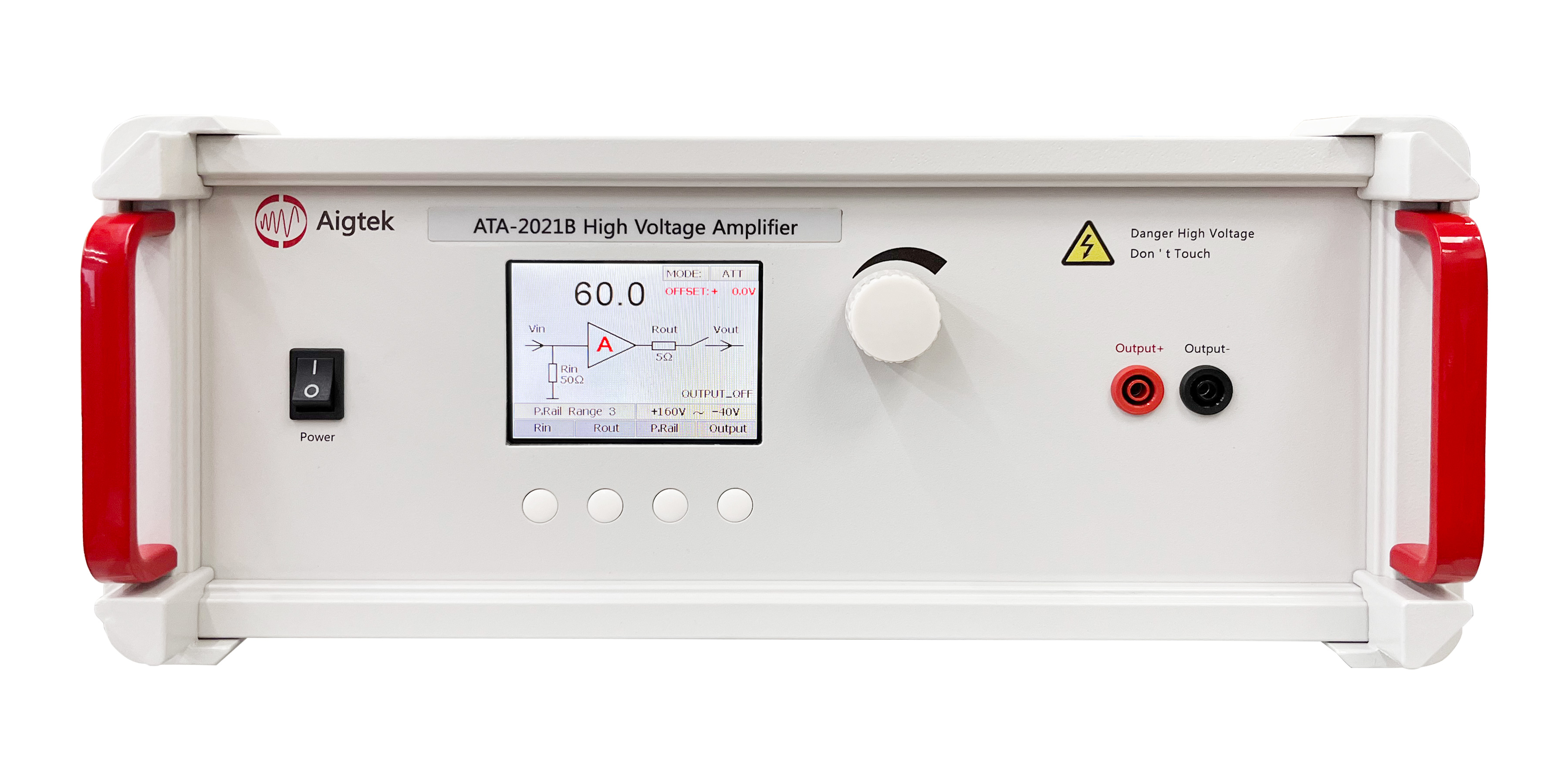

  ATA-2021B超声波换能器功率放大器

ATA-2021B高压放大器

  单通道,四象限输出,可用于驱动压电陶瓷、换能器等容性负载

  可输出正弦波、方波、三角波、脉冲波

  输出电压200Vp-p(±100Vp)

  最大输出电流(峰值)500mAp

  工作频率(-3dB)DC~1MHz

  低输出噪声,提供高精确的输出

西安安泰电子是专业从事功率放大器高压放大器功率放大器模块、功率信号源、射频功率放大器、前置微小信号放大器、高精度电压源、高精度电流源等电子测量仪器研发、生产和销售的高科技企业,为用户提供具有竞争力的测试方案。Aigtek已经成为在业界拥有广泛产品线,且具有相当规模的仪器设备供应商,样机都支持免费试用。如想了解更多功率放大器等产品,请持续关注安泰电子官网www.aigtek.com或拨打029-88865020。
