  关于功率放大器的知识点有很多,今天Aigtek安泰电子就给大家科普一下如何改善高带宽换能器功率放大器线性特性,常用的具体方法有哪些。

  1.功率回退法

  当高带宽换能器功率放大器的输入功率减少1dB时,三阶交调系数将改善2dB,这种用减少输出功率的方法来改善功率放大器线性的方法称为功率回退法。它是改善功放线性的一种常用的有效方法。其优点是简单易于实现,缺点是降低了功放的功率,不能充分利用功放容量,增加了放大器成本。

改善高带宽换能器功率放大器线性特性的常用方法

  2.反馈法

  这是一种直接反馈方法。它是利用放大器输出的非线性失真信号,通过倒相等网络反馈至输入端,从而抵消放大器自身的一部分非线性。该方法所面临的最大难点在于如何保证反馈网络输出信号在足够宽的频带内与功放的输入信号反相。

  3.前馈法

  由于宽带通信的迅猛发展,前馈法受到越来越多的关注

  它包含两个环路:围绕主高带宽换能器放大器的主环路用于抵消信号,而围绕辅助放大器的辅助环路用于抵消失真,这就保证了最终输出信号的高线性。

  在此方法中,输入信号被同时输入到功率放大器和非线性发生器中,两路非线性失真信号在输出端刚好抵消,但同时基波信号也将损失一部分。与负反馈法类似,前馈法的难点在于如何在较宽频带内使功放和非线性发生器所产生的非线性失真信号恰好抵消。

  4.预失真法

  预失真法由于电路比较简单且可以作为独立元件附加在现有的高带宽换能器放大器中而得到广泛的应用。

  预失真级产生一个非线性失真信号,并输入功率放大器,以抵消功率放大器所产生的非线性失真。预失真可以在微波波段和中频频段实现,也可以在基带实现。中频预失真电路则存在调整比较方便,并且可以把上变频器和功率放大器的非线性失真信号一同抵消掉的优点,因此应用比较广泛。

  高带宽换能器功率放大器

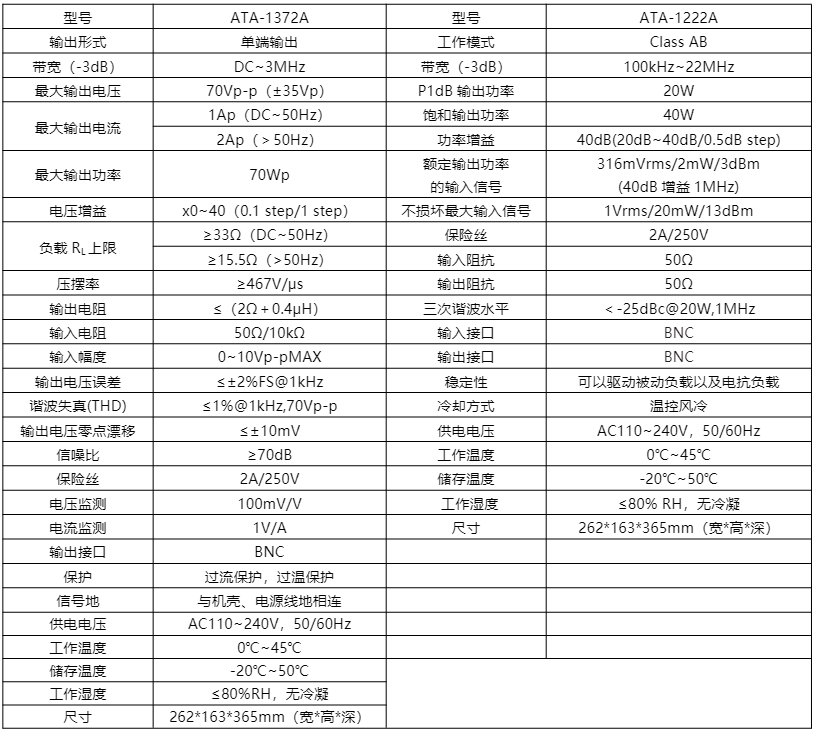

ATA-1000系列宽带放大器

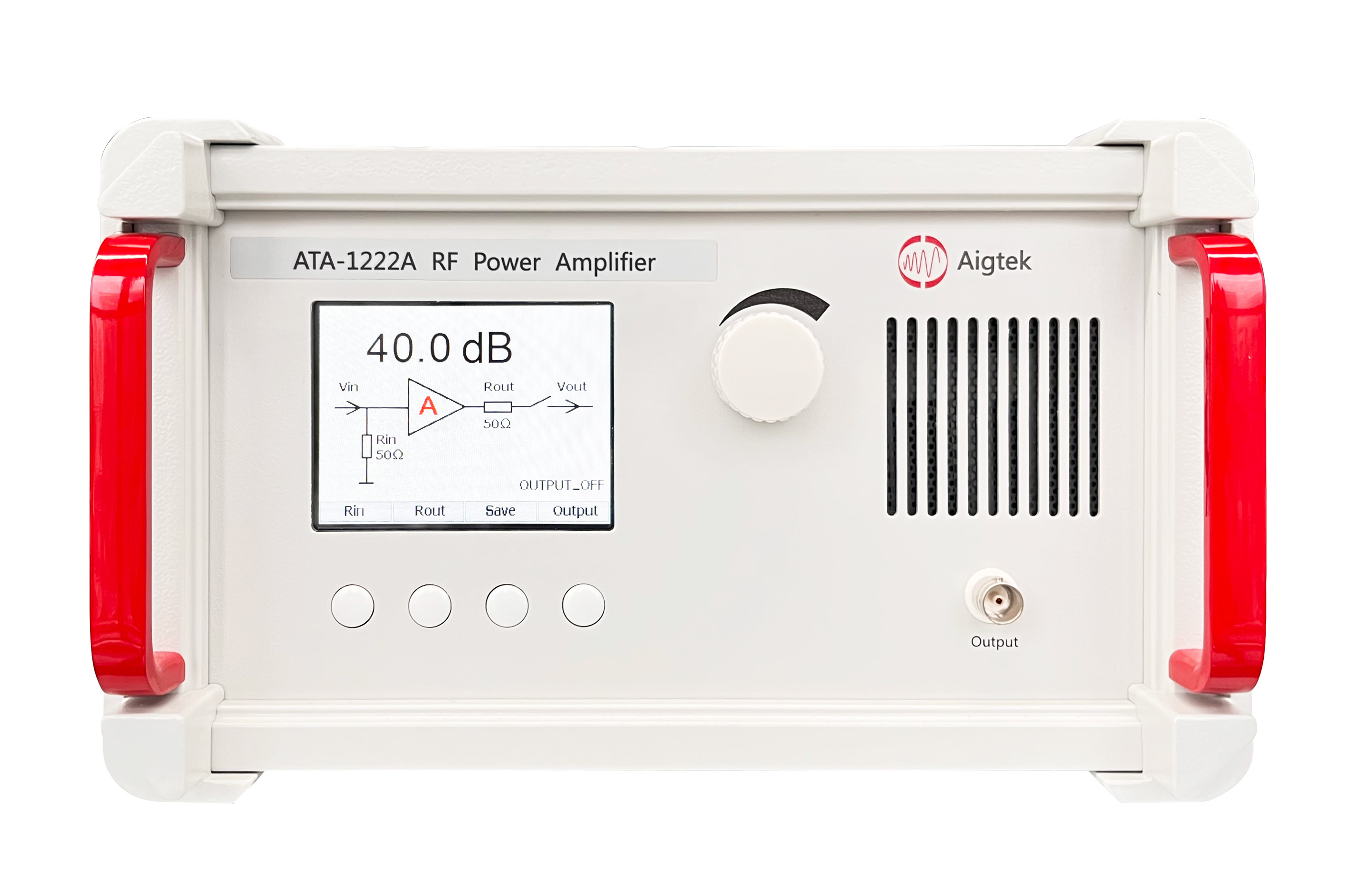

ATA-1222A宽带功率放大器

  安泰电子高带宽换能器功率放大器ATA-1000系列,是一款经典的在带宽放大方面极具特色的放大器系列,它可放大交、直流信号的宽带放大器。带宽高达22MHz,并且具有50Ω/10kΩ两档输入电阻可选,完美匹配高、低内阻的信号源,实现信号的放大。输出电阻可调,客户可根据测试需求灵活选择。

  它在无损检测,二极管测试、电流传感器测试、光纤损耗测试、聚焦超声、药物控释、结构检测等总多领域应用广泛,尤其在雾化片驱动(超声雾化),以及带宽在(-3dB)DC~22MHz内的话能器测试中有着良好应用。

  ATA-1000系列宽带放大器

ATA-1000系列宽带放大器

  带宽(-3dB)DC~22MHz

  最大输出电压89Vp-p(±44.5Vp)

  最大输出电流2Ap

  匹配高/低内阻的信号源

  输出电阻可调
