  在当今时代,3D打印技术以其独特的优势,正在逐渐改变许多行业的工作方式。而微纳3D打印技术,作为3D打印技术的一个重要发展方向,更是引领了制造领域的最新革命。Aigtek安泰电子高压放大器微纳3D打印系统中有着良好应用,机遇测试场景与实际测试需求,Aigtek安泰电子提供了相应的测试方案,一起来看看吧~

  关于微纳3D打印

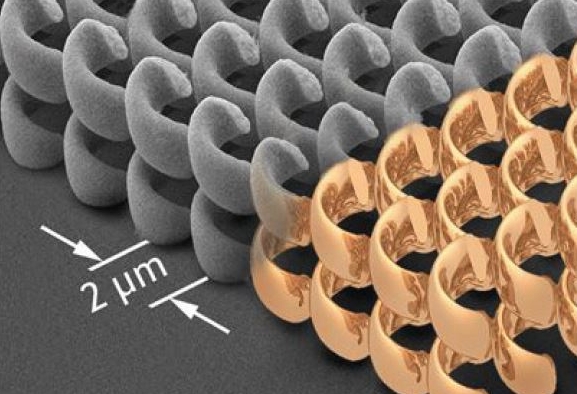

  微纳3D打印技术是一种结合了微纳米制造和3D打印的先进制造技术。它能够在微米甚至纳米级别上,将复杂的3D结构精确地打印出来。这种技术的出现,使得我们可以在一个微观的世界里,以难以置信的精度和效率,进行各种材料的制造和加工。

高压放大器ATA-7050在微纳3D打印系统中的具体应用

  从实际应用的角度来看,微纳3D打印技术的主要优势在于其超高的精度和效率。由于采用了先进的微纳米制造技术,这种打印技术能够以极高的精度制造出各种复杂的3D结构,这对于许多领域来说都具有极大的价值。例如,在生物医疗领域,微纳3D打印技术可以用于制造人体组织模型,帮助医生更好地理解并治疗疾病;在航空航天领域,这种技术可以用于制造高精度的部件和模型,提高设备的性能和稳定性。

  实验主题:高压放大器在微纳3D打印系统中的具体应用

  实验设备:ATA-7050高压放大器、信号发生器、打印喷嘴、打印基材、运动平台、相机、LED、PC电脑端等

  实验过程:

  高压电源输入端与信号发生器输出端相连,高压电源正极输出端与打印喷嘴(导电)直接相连,打印喷嘴上端连接有气压控制和材料供给单元,打印喷嘴下端放置打印基材,打印基材放置在X-Y向位移台上,计算机控制位移台运动以及CCD相机。

高压放大器ATA-7050在微纳3D打印系统中的具体应用

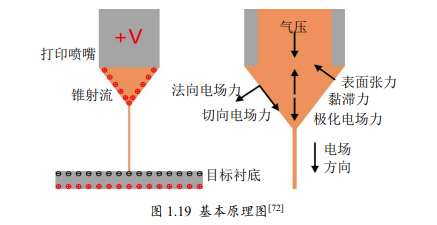

  高压电源的正极输出口与打印喷嘴(导电)相连接(无需接地的对电极),使其具有高电势,由于静电感应作用,衬底内部的电荷会重新分布,使得衬底上表面分布着负电荷,正电荷受到排斥而分布于衬底下表面,此时在提取电极和衬底(或已打印实体)间形成稳定电场。

高压放大器ATA-7050在微纳3D打印系统中的具体应用

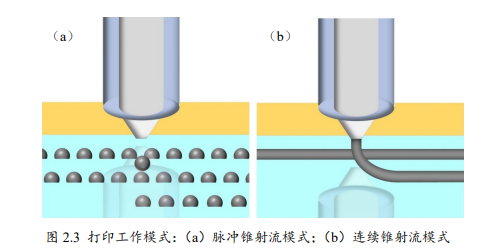

  打印喷嘴处打印材料在背压和自身重力的共同作用下形成弯液面,随着电场增强,弯液面处的打印材料克服表面张力和黏滞力,自弯液面底端实现极细射流喷射沉积在衬底上,随着X-Y位移台和Z向位移台按照设定的路径进行运动,实现三维实体打印。利用信号发生器控制高压电源输出任意需要波形,实现连续锥射流和脉冲锥射流两种打印模式。

高压放大器ATA-7050在微纳3D打印系统中的具体应用

  微纳3D打印系统——ATA-7000系列高压放大器

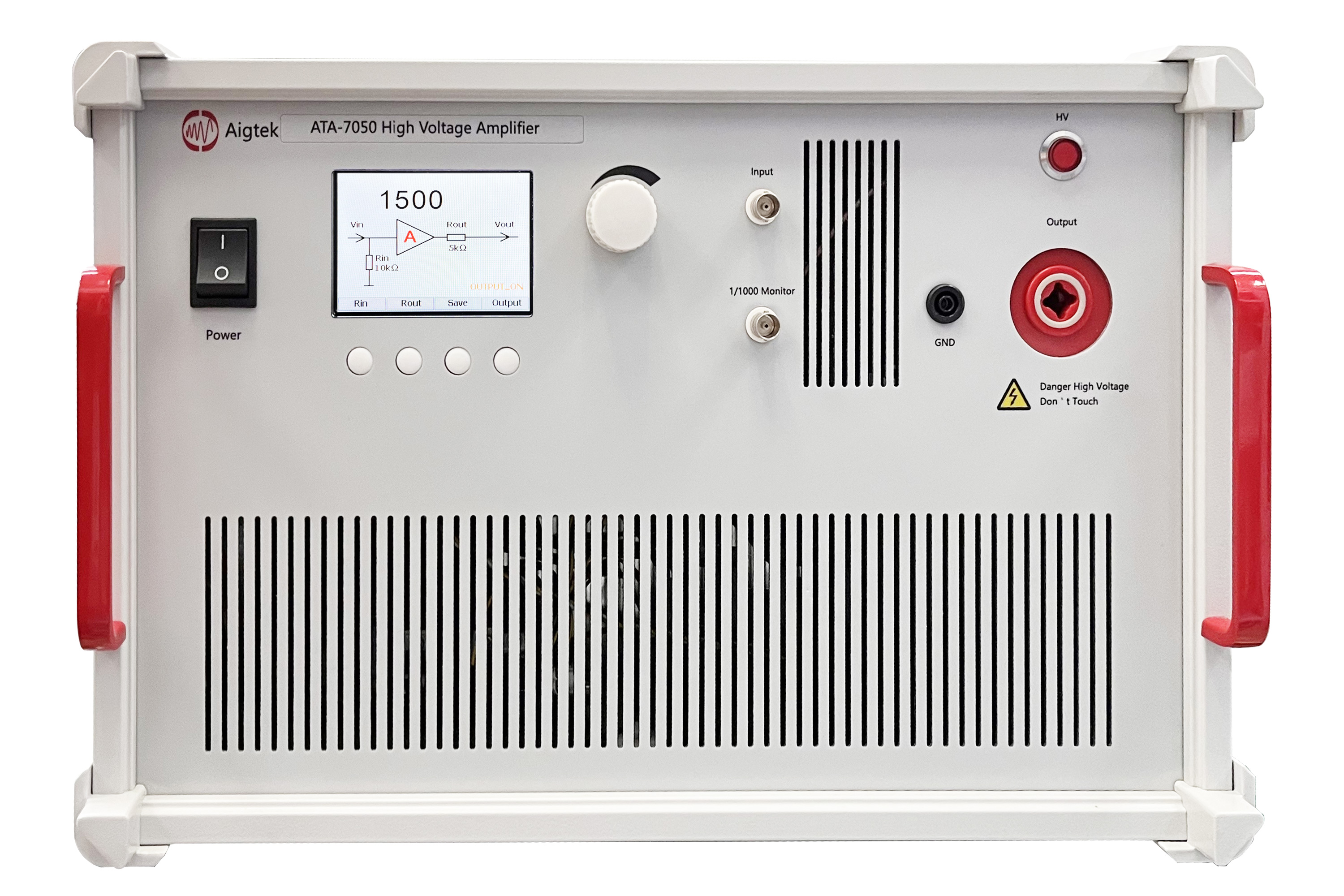

ATA-7050高压放大器

  产品支持:ATA-7050高压放大器

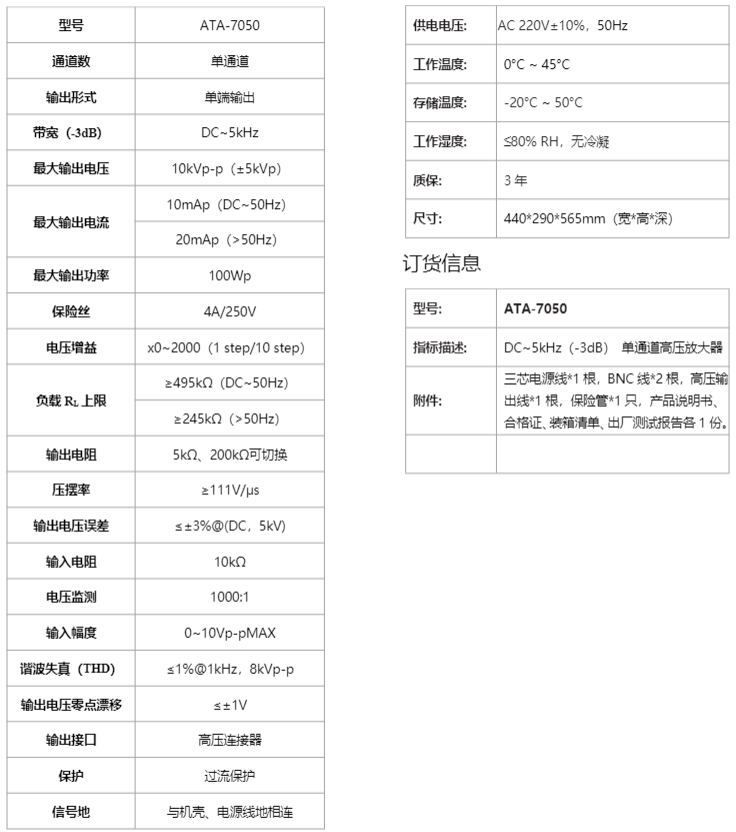

  产品参数:

  带宽:(-3dB)DC~5kHz

  电压:10kVp-p(±5kVp)

  电流:20mAp

  功率:100Wp

  压摆率:≥111V/μs

ATA-7050高压放大器

  产品特点:

  ATA-7050是一款理想的可放大交、直流信号的高压放大器。单端输出10kVp-p(±5kVp)高压,可以驱动高压型负载。电压增益数控可调,一键保存常用设置,为您提供了方便简洁的操作选择。

  输入Input

  输入为BNC接口。

  输出Output

  输出为高压连接器,最大输出电压10kVp-p(±5kVp),最大输出电流20mAp。

  液晶面板显示

  ATA-7050高压放大器操作面板液晶显示,设备状态及参数动态显示,交互界面一目了然,简洁易懂。

  电压增益

  ATA-7050高压放大器电压增益数控0~2000倍可调,结合液晶面板增益的显示,能够快速调整至需要的电压值。

  监测口Monitor

  1/1000Monitor:此端口电压为输出端口的1/1000,监测口为BNC接头,可以直接连接到示波器进行输出电压的实时监测。

  微纳3D打印技术是一种极具前景和潜力的先进制造技术。它的出现,为我们提供了一种全新的制造方式,可以满足各种复杂和高精度制造的需求。未来,我们有理由相信,随着技术的不断进步和应用领域的不断扩大,微纳3D打印技术将会在更多的领域发挥出更大的价值。
